מוני אנרגיה לתעשייה: חיסכון בעלויות וניטור צריכה חשמלית

מהם מוני אנרגיה לתעשייה וכיצד הם משפרים את ניטור הצריכה החשמלית?

מוני אנרגיה לתעשייה: חיסכון בעלויות וניטור צריכה חשמלית הם שני צדדים של אותו מטבע – ציוד מדידה שמאפשר לראות בדיוק מה קורה ברשת החשמל של המפעל, ברמת לוח, קו ייצור או מכונה בודדת. המונים מודדים צריכה אנרגטית ב-kWh, הספק רגעי ב-kW, זרם ומתח בכל פאזה, ומקדם הספק. מונה ראשי של חברת החשמל מספק נתון כולל אחד בלבד עבור כל המפעל, ולכן אינו מאפשר לזהות זחילת אנרגיה, עומסי סרק מיותרים או כשלים נקודתיים במכונה ספציפית.

מד אנרגיה תעשייתי מודרני מודד בו-זמנית מספר פרמטרים: הספק פעיל ומדומה (kW ו-kVA), זרם בכל פאזה בנפרד, מתח פאזי וקווי, ומקדם הספק. מדידה מודולרית כזו מאפשרת לזהות צרכנים כבדים כמו מדחסים, מערכות קירור ומנועים גדולים, שלעיתים אחראים לחלק ניכר מהצריכה הכוללת של המפעל. בשלב הבא, נתוני הצריכה הגולמיים הופכים למדדי ביצוע תפעוליים, כגון קילוואט-שעה ליחידת מוצר, מה שמאפשר להשוות בין משמרות, קווי ייצור ותקופות שונות. מתודולוגיה מסודרת לניטור אנרגיה ארגונית, כפי שמפורט במסמך ההנחיות של מעבדת LBNL, כוללת תכנון נקודות מדידה, קביעת תדירות דגימה ותהליך ולידציה שוטף של הנתונים.

כיצד מקימים היררכיית מונים ומודדים צריכה ברמת מכונה?

היררכיית מונים בנויה משלוש שכבות: מונה ראשי במקור ההזנה, תתי-מונים ללוחות חלוקה, ומונים נקודתיים למכונות קריטיות. הגישה המדורגת הזו מאפשרת להשיג מאזן אנרגיה מדויק ולזהות הפסדים לאורך מערכת החלוקה. פריסה מסודרת מתחילה בלוחות הזנה ראשיים, ממשיכה לקווי ייצור מרכזיים, ומסתיימת במכונות עתירות אנרגיה שבהן התועלת התפעולית הגבוהה ביותר.

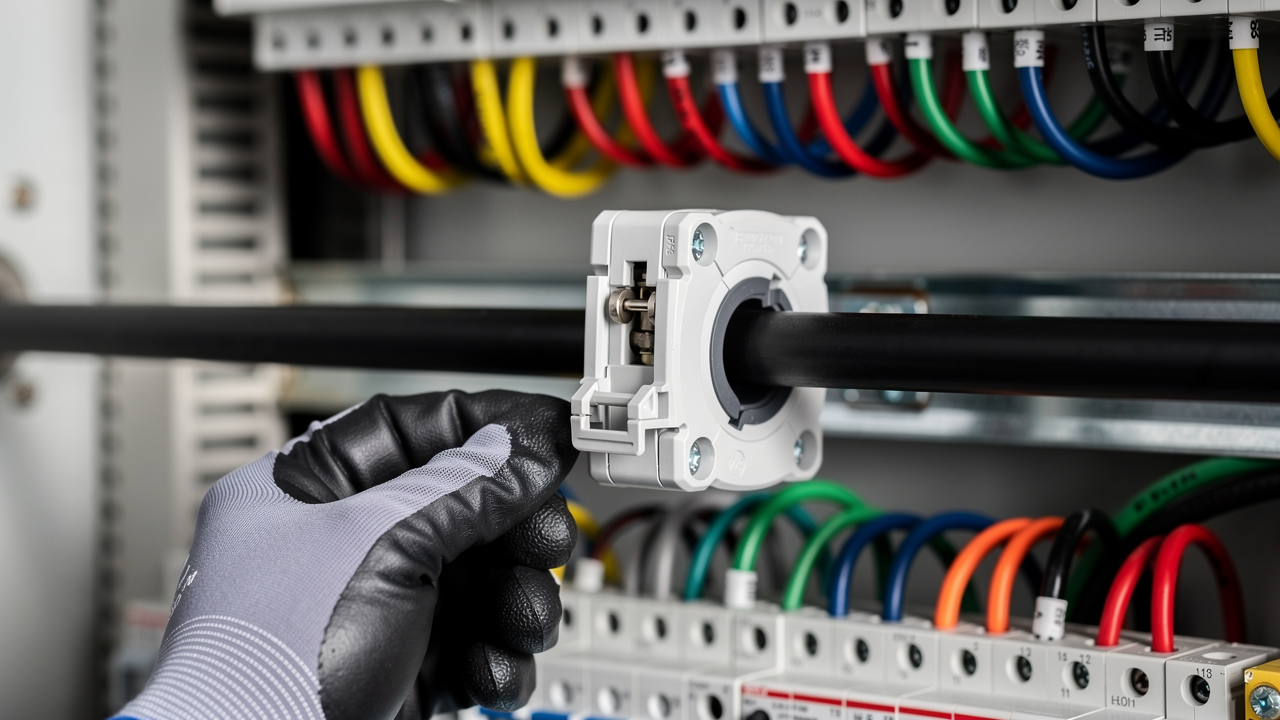

חיבור ישיר של מונה מתאים לעומסים נמוכים יחסית, בעוד שבלוחות צפופים או בעומסים גבוהים משתמשים בשנאי זרם (CT) או בסלילי רוגובסקי גמישים. השוואת קריאת המונה הראשי לסך קריאות תתי-המונים מאפשרת לסגור "מאזן אנרגיה" ולאתר דליפות חשמל או ציוד תקול שצורך יותר ממה שמצופה ממנו.

בחירת שנאי זרם (CT) ומניעת שגיאות מדידה

בחירת יחס שנאי זרם, למשל 100/5A או 400/5A, נעשית בהתאם לעומס המרבי הצפוי בקו הנמדד. טעויות התקנה שכיחות כוללות כיווניות הפוכה של שנאי הזרם וחוסר התאמה בין פאזת המתח לפאזת הזרם. שתי הטעויות הללו מייצרות נתונים שגויים, לרוב בדמות הספק שלילי שאינו תואם את המציאות בשטח.

מדידה היררכית וסגירת מאזן אנרגיה במפעל

מנהל תפעולי שמשלב תתי-מונים בלוחות החלוקה מרוויח הקצאת עלויות מדויקת לפי מחלקות, מוצרים ומשמרות. כך ניתן לבודד מגמות צריכה חריגות ולשייך אותן למקור ספציפי, במקום להסתמך על הערכה כללית של כלל המפעל.

מהם הפרוטוקולים והתקשורת הנדרשים לחיבור מוני אנרגיה למערכות בקרה?

חיבור המונים לרשת התקשורת התעשייתית מאפשר איסוף נתונים רציף, התראות בזמן אמת ואינטגרציה מלאה למערכות PLC ו-SCADA. הפרוטוקולים הנפוצים ביותר הם Modbus RTU על גבי תשתית RS485, Modbus TCP/IP, Ethernet/IP ו-BACnet. תקשורת קווית, סדרתית או מבוססת אתרנט, מציעה יציבות גבוהה, בעוד פתרונות אלחוטיים תעשייתיים כמו Wi-Fi תעשייתי, LoRaWAN או תקשורת סלולרית מקצרים את זמן הפריסה אך מחייבים תשומת לב לעלויות תשתית ולעמידות מול הפרעות.

הגדרת תגיות, מיפוי כתובות מודבס וקביעת תדירות דגימה הם שלבים הכרחיים לפני חיבור המונה לבקר הפיקוד. תדירות הדגימה נקבעת בהתאם למטרה: ניהול צריכה כללי דורש דגימה נדירה יחסית, בעוד זיהוי אירועי איכות חשמל דורש דגימה מהירה ורציפה.

שילוב מונים במערכות פיקוד ובקרה (PLC / SCADA)

תהליך החיבור מתחיל באיסוף נתונים גולמיים מהמונה, ממשיך בהמרה ליחידות הנדסיות מובנות, ומסתיים בהצגה במסכי HMI ובהפעלת לוגיקת התראות. כך מפעיל המכונה או מהנדס האחזקה מקבל התרעה מיידית כאשר פרמטר חורג מהטווח התקין, במקום לגלות זאת רק בדוח חודשי.

כיצד ניטור איכות חשמל וניהול עומסי שיא מביאים לחיסכון ישיר בעלויות?

החיסכון הכספי בפרויקט ניטור אנרגיה אינו נובע רק מהפחתת צריכת קילוואט-שעה, אלא גם ממניעת קנסות על מקדם הספק נמוך, השטחת עומסי שיא ומניעת נזקים הנובעים מאיכות חשמל ירודה. ניטור איכות חשמל מזהה הרמוניות (THD), נפילות מתח, קפיצות מתח וחוסר איזון בין פאזות – תופעות שגורמות להתחממות מנועים ולבלאי מואץ של ציוד יקר.

אסטרטגיית השטחת ביקוש שיא מסתמכת על נתונים בזמן אמת כדי להסיט עומסים, לתזמן הפעלת מנועים כבדים ולמנוע חריגה מתעריפי עומס וזמן. מפעלים המחויבים בדיווח תקופתי נדרשים להתאים את שיטת המדידה שלהם להנחיות משרד האנרגיה והתשתיות בנושא דיווח צריכת אנרגיה שנתית, שכן דיוק הנתונים משפיע ישירות על תקינות הדיווח.

מהו מודל ה-ROI של פרויקט ניטור אנרגיה ואיך מונעים סיכוני סייבר?

החזר ההשקעה בפרויקט ניטור אנרגיה מחושב משילוב של חיסכון ישיר בצריכה, בטווח שנע לרוב בין 5% ל-15%, יחד עם צמצום זמן סרק, מניעת תקלות משביתות והתייעלות תהליכית, אל מול עלויות החומרה, ההתקנה והתוכנה. הצגת ROI להנהלה נעשית לרוב תוך חלוקה בין חיסכון מהיר, כגון כיבוי ציוד בסרק ותיקון הגדרות, לבין שיפורים ארוכי טווח שדורשים שינוי תהליכי עבודה.

הגנה על רשת ניטור האנרגיה מפני איומי סייבר מחייבת סגמנטציה בין רשת התפעול לרשת המחשוב הארגונית, ניהול הרשאות מדויק והצפנת תעבורה. יישום עקרונות אבטחה להתקני מדידה ורשתות חכמות, בהתאם לתקני NIST, מפחית משמעותית את החשיפה לפריצה דרך התקן מדידה שאינו מוגן כראוי. מומלץ ליישם פיילוט מבוקר של שלושה עד חמישה נקודות מדידה לפני פריסה מקיפה בכל המפעל, כדי לוודא שהמערכת מתפקדת כראוי לפני השקעה נרחבת יותר.

כיצד בונים דשבורד ניהולי ומיישמים תהליך אופטימיזציה מתמשך?

דשבורד אנרגיה יעיל הופך נתונים טכניים לתובנות עסקיות עבור מנהלי אחזקה, מהנדסי מפעל ומנהלי כספים. מסכי תצוגה מותאמים לפי בעל תפקיד: דוחות תפעוליים לאחזקה מציגים חריגות זרם והתראות, בעוד דוחות כספיים להנהלה מתמקדים בהקצאת עלויות ובמגמות צריכה. הערך הגבוה ביותר מתקבל בדרך כלל במערכות אוויר דחוס, מערכות קירור מרכזיות, תנורים וקווי ייצור רציפים, שבהם כל אחוז חיסכון מתורגם לסכום כספי משמעותי.
